Kunden
Unser Stahlschrägboden ist für Kunden, die einen eigenen Pellet Lagerraum zur Verfügung haben, oder diesen neu planen.

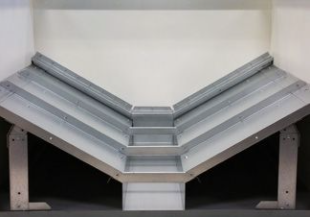

Der Schrägboden besteht aus hochwertig verzinktem Stahlblech samt Unterkonstruktion (2 bis 3 mm Blechstärke)
1
2
3
1

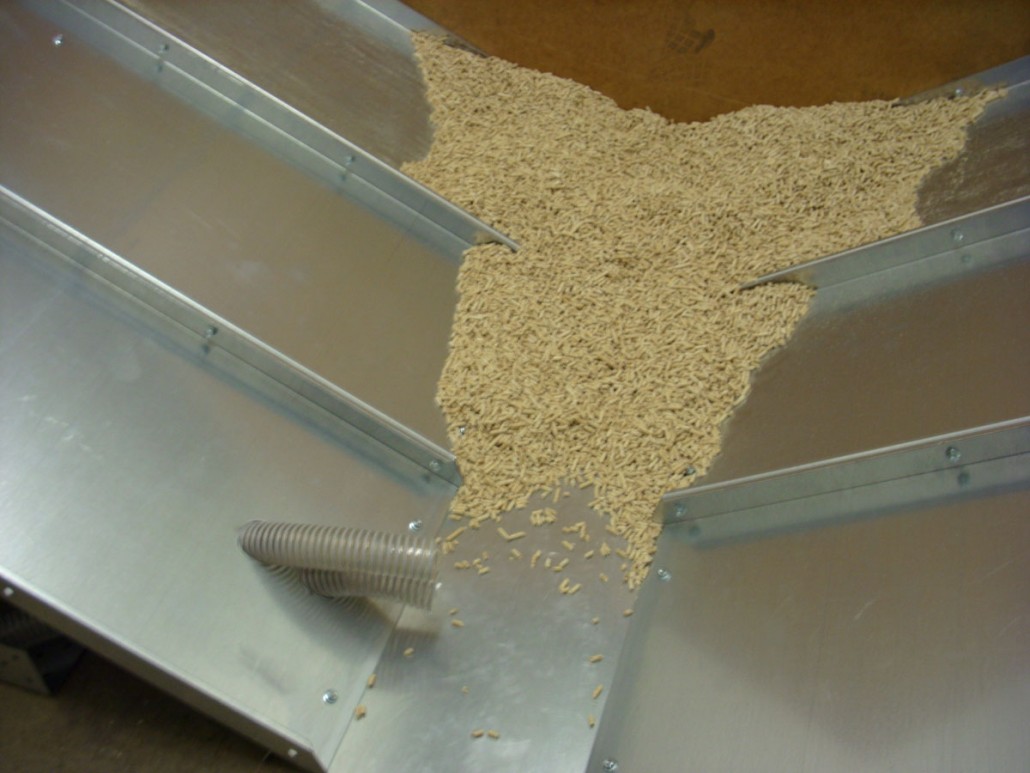

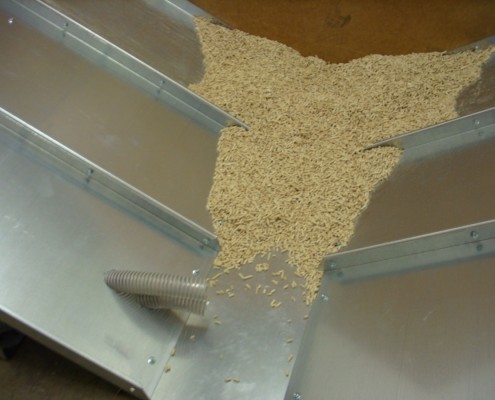

für alle gängigen Saugfördersysteme
2
sauber und rasch
3

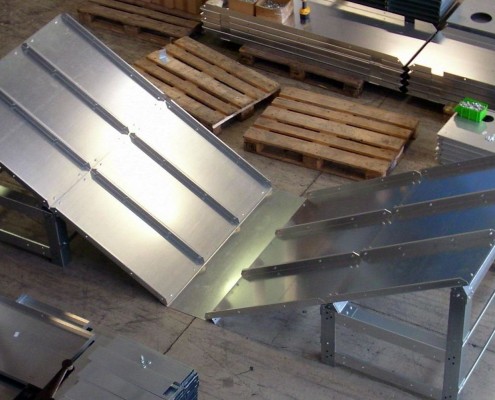

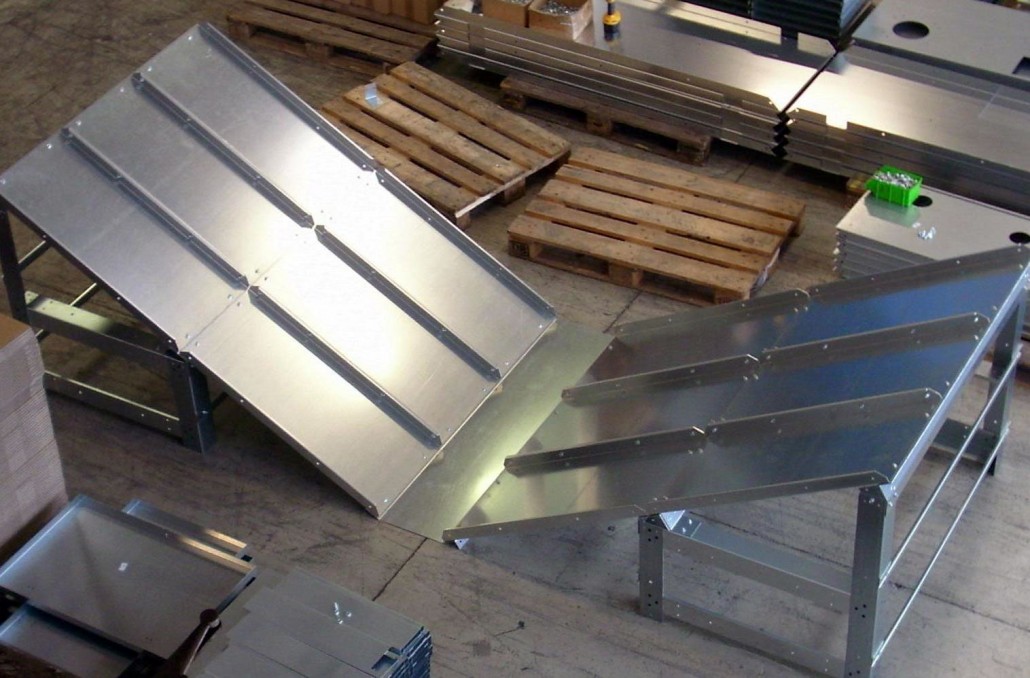

ein modulares System aus verzinktem Stahlblech (x-beliebig erweiterbar)
Montage
Es ist eine flexible Lösung die bei nahezu allen Raumgrößen anwendbar ist. Eine sehr stabile, dauerhafte und hochwertige Pelletlager Boden Konstruktion.

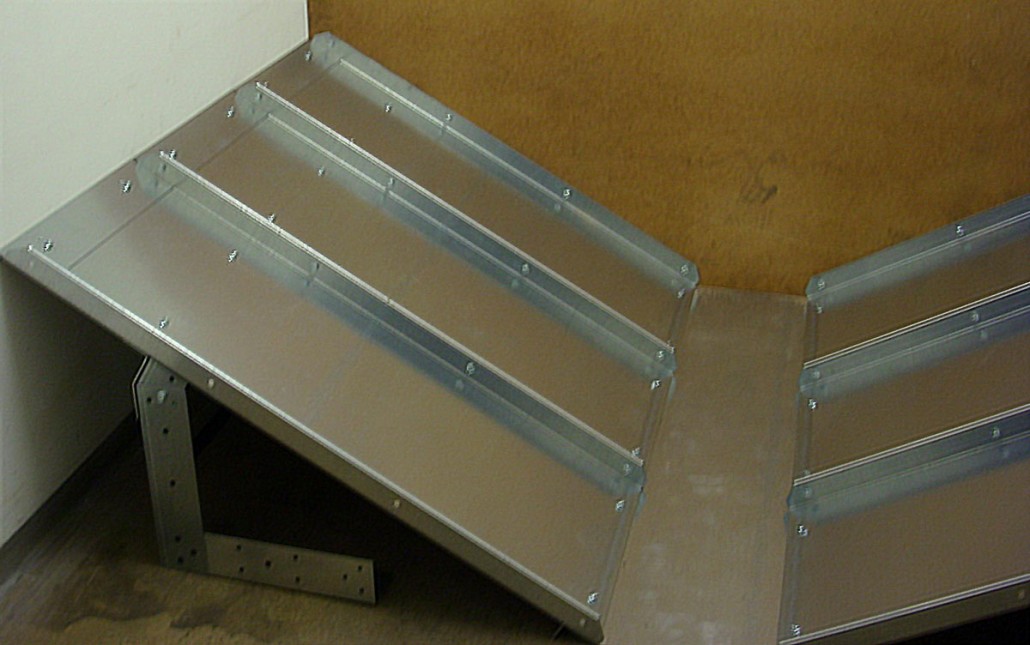

Die Montage ist einfach und problemlos. Die Wände werden kaum belastet. Die stabile selbsttragende Konstruktion wird zwischen den Wänden zusammengestellt (einfache Selbstbauweise) und muss nur am Boden befestigt werden.
Typen
Die verschiedenen Typen sind in der Breite von 1,8 bis 4,8 m Standard. In der Länge durch verschiedene Module von 0,8 bis 8,0 m Standard, in Schritten von 0,1 m Länge möglich.
Aufbau

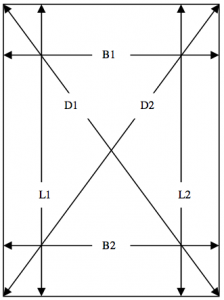

Der Schrägboden ist so aufgebaut, dass im Einbaubereich (Breite) eine ungenaue Raumausführung von +/- 3 cm ausgeglichen werden kann. Die Abstufung von 10 cm in der Länge, schafft eine optimale Raumausnutzung.
Durch den geringen Winkel des Schrägbodens (30°) ergibt sich eine optimale Füllkapazität, ohne daß Material (Pellet) auf der Schräge liegen bleibt. Dies ist möglich, da die verzinkten Stahlblechschräge extrem glatt sind, und das Nachrutschen der Pellet gewährleistet wird.
leichte Montage
Es sind kaum Bohr- Stemm- Maurer- oder Holzarbeiten notwendig.
Das intelligente Modul- Schrägbodensystem ermöglicht eine optimale Anpassung an bestehende Räumlichkeiten.
Der Zusammenbau ist in kurzer Zeit durchführbar, und kann selbst oder vom Heizungsfachbetrieb durchgeführt werden.
optimale Statik
Durch das Gewicht der Pellet ca. 650 kg / m³ ist die normalerweise die Belastung der Seitenwände sehr hoch.
Mit unserem Selbsttragenden System gibt es kaum statische Probleme.
Vorteile
Bilder

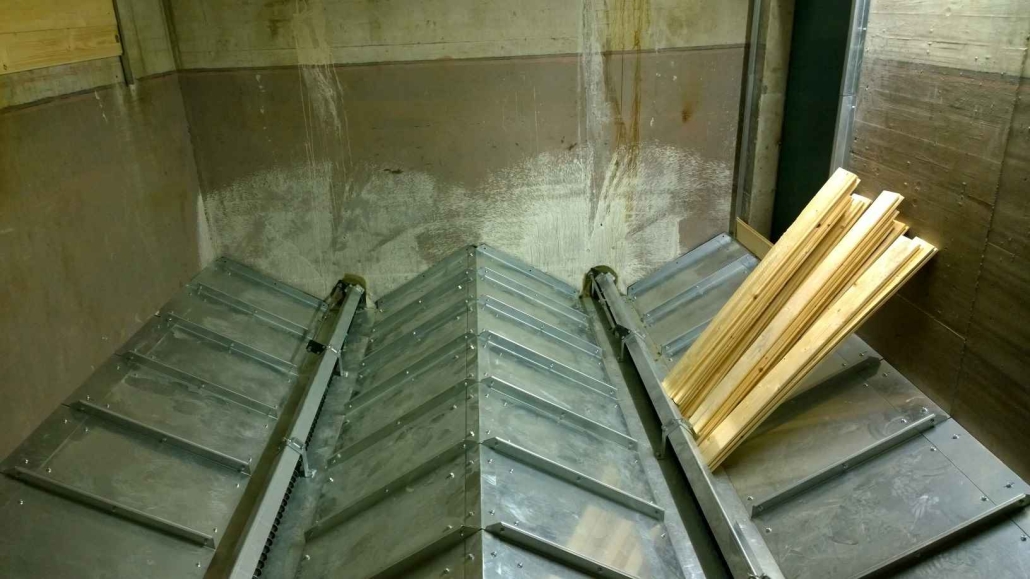

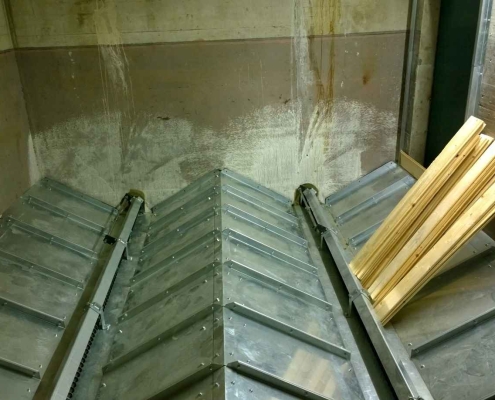

Stahlschrägböden für Saugsonden und Schneckenfördersysteme
Stahlschrägböden
für Pellet Räume
Die Lösung für Ihr Pellet Lager
Tel: +436643874625
Energie System Partner
Am Agerring 2
A-4844 Regau
Email: office@esp.or.at
Grundsätzliches zur Pellet-Lagerung
Die richtige Ausführung und Situierung des Pellet- Lagers sind Voraussetzungen für den optimalen Betrieb einer Pellet- Heizung. Die Anforderungen dazu sind in der Ö Norm M 7137 festgelegt.
Der ideale Lagerraum soll einen rechteckigen Grundriss aufweisen, wobei die Breite max. 2,5 m und die Länge max. 5,0 m betragen soll. Die Befüll- u. Absaugstutzen werden zweckmäßig an der Schmalseite angeordnet.
Ein zweiteiliger Schrägboden in Längsrichtung soll die Pellet zur Raumaustragung lenken. Die Größe des Lagers ist von der Gebäudeheizlast abhängig, es soll keine wesentlich größere Menge als ein Jahresbedarf gelagert werden. Liegt der Pellet Lagerraum innerhalb des Wohngebäudes, sind die Umfassungsbauteile (in Österreich) in Brandwiderstandklasse F90, bzw. die Trennwand zum Heizraum in F30 auszubilden. Ebenso sind Zugänge und Öffnungen in T30 auszuführen.
Beim Tausch des alten Ölkessels auf eine Pellet- Heizung kann das Modul- Schrägbodensystem in den bestehenden Öltankraum eingebaut werden.
Abgesehen vom Schmutz, Staub und den hohen Kosten bei einem selbst gebauten Schrägboden, besteht die Gefahr, dass dieser den statischen Anforderungen nicht entspricht. Durch das hohe Gewicht der Pellet (ca. 650 kg/m3) ist die statische Belastung nicht nur auf dem Boden, sondern auch auf die Seitenwände sehr hoch.
So mancher selbst gebaute Schrägboden hat der ersten Pellet Befüllung nicht standgehalten.
Mit dem Modul Schrägbodensystem aus verzinktem Stahlblech gibt es diese Probleme nicht.
